Na zaliczenie należy wykonać zadany rysunek w ACAD'dzie, w czasie zajęć. Czas na wykonanie rysunku dwie godziny lekcyjne.
Rysunek powinien spełniać następujące wymogi:
1. Rysunek wykonany w przestrzeni modelu w skali 1:1
2. Zorganizowany układ warstw, style tekstu, style wymiarowania,
3. W przestrzeni "papieru" przygotować rysunek do wydruku:
rysunek główny w skali 1:50,
detal w skali 1:10,
ramka,
tabelka rysunku jako blok z atrybutami.

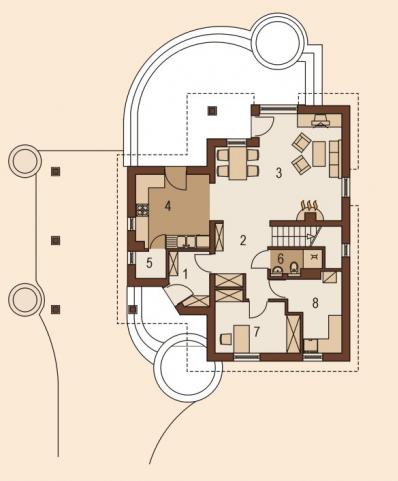

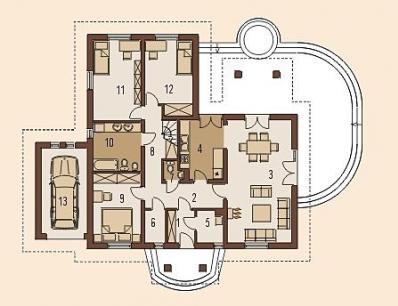

Do wykonania będzie jeden z następujących rysunków: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17
Należy kliknąć na nr rys. następnie prawy klawisz myszy i zapisać rys. na dysk, następnie wykonać rysunek w ACAD'dzie
Wymiary określić z rysunku, np. zakładając szerokość drzwi 90 cm, pozostałe wymiary ze skali.
| SPOSÓB OCENY | |||
| rysunek: | element | obniżenie oceny | |
| warstwy, gr. Linii | 0,5 | ||
| style wymiarowania | 0,5 | ||
| style tekstu | 0,5 | ||
| rzutnie rys główny | 0,5 | ||
| rzutnie szczegół | 0,5 | ||
| blok z atrybutami | 0,5 | ||
| rysunek: | |||
| modułowość wymiarów | 0,25 | ||
| szrafury | 0,25 | ||
| poprawność wymiarowania | 0,25 | ||
| opisy pomieszczeń | 0,25 | ||
| opisy warstw przegród | 0,25 | ||
| oznaczenia | 0,25 | ||
| opisy okna | 0,25 | ||
| opisy drzwi | 0,25 | ||
| ogólna poprawność rysunku | 0,25 | ||
| SUMA | 5,25 | 0 | |
| termin: | przestrzeganie terminów przejściowych | 1,5 | |
TERMINY PRZEJŚCIOWE
|
Zakres |
termin [tydz.] |
| prototyp: warstwy, ustawienia rys. style wymiarowania, tekstowe, jednostki | 3 |
| ściany nośne, działowe | 5 |
| otwory okienne, drzwiowe, opisy, schody | 7 |
| warstwy przegród, opisy, opisy pomieszczeń, szrafury | 9 |
| wymiarowanie | 11 |
| organizacja układu, ramka, tabelka, przygotowanie do wydruku, ustawienia strony, rzutnie | 13 |
| ZALICZENIE | 14-15 |
